石灰石——石膏法脫硫

石灰石經過破碎、研磨、制成槳液后輸送到吸收塔。吸收塔內漿液經循環泵送到噴琳裝置噴灑。

煙氣從煙道引出后經增壓風機增壓，進入GGH(煙氣加熱器)冷卻后進入吸收塔。在吸收塔中與噴淋的石灰石漿接觸，除掉煙氣中的SO₂，潔凈煙氣從吸收塔排出后經GGH加熱后煙囪。

吸收塔內吸收SO₂后生成的亞硫酸鈣，經氧化處理生成硫酸鈣，從吸收塔內排出的硫酸鈣經旋流分離(濃縮)、真空脫水后回收利用。

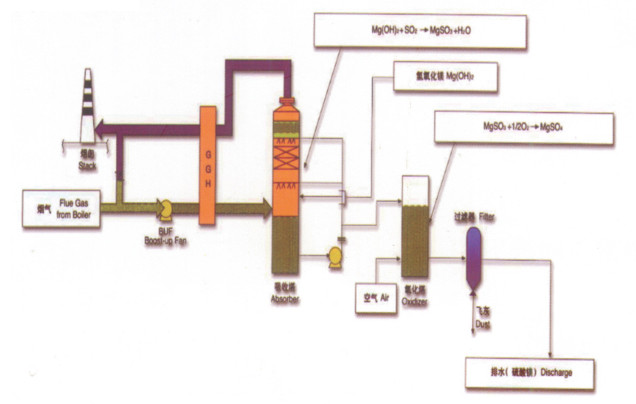

氧化鎂脫硫

經過除塵的煙氣由引風機送入，由脫硫塔下部進入塔內，在塔內自下而上流動，循環漿液自上而下噴射，SO₂氣體與循環漿液充分接觸進行脫硫。最后經除霧器除霧后，氣體從脫硫塔頂部通過出口煙道進入煙囪排出。

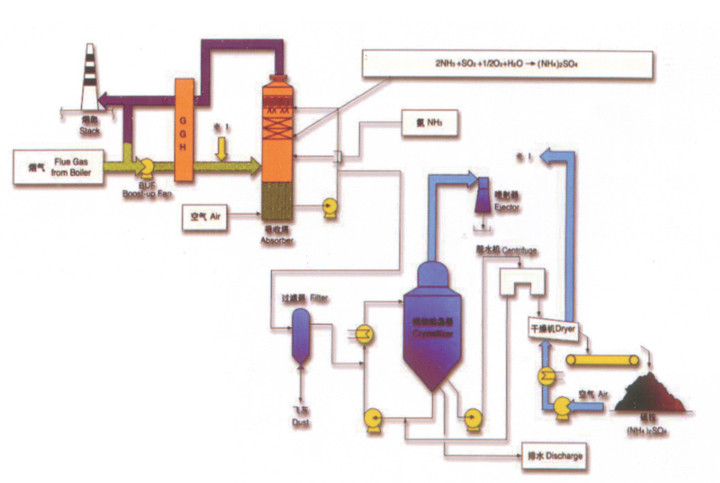

氨法脫硫

煙氣進入脫硫塔與循環漿液接觸進行洗滌、降溫和吸收，在此過程中含氨吸收劑的循環液將煙氣中的SO₂吸收，反應生成亞硫酸銨;含亞硫酸銨的液體再與從脫硫塔詢問鼓入的空氣進行氧化反應，將亞硫酸銨氧化成核酸銨，形成硫酸銨稀溶液;含硫酸銨的稀溶液流至循環槽，通過二級循環泵再送入脫硫塔，進一步吸收、氧化后，從而形成閉合循環，這樣在循環槽中使硫酸銨濃度達到規定值后，通過排出泵將生成的硫酸銨漿液送入硫銨池中進行處理。反應后的凈煙氣經除霧器進行凈化達標后再經主煙囪直接排出。

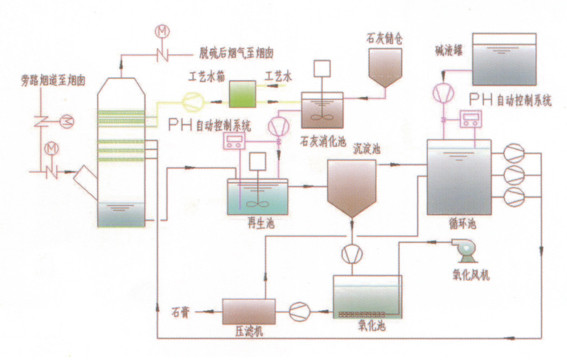

雙堿法脫硫

(1)吸收反應

2NaOH+SO₂——Na₂SO₃+H₂O

Na₂SO₃+SO₂+H₂O——2NaHSO₃

(₂)再生過程(用石灰漿液)

CaO+H₂O——Ca(OH)₂

2NaHSO₃+Ca(OH)₂——Na₂SO₃+CaSO₃·1/2H₂O

Na₂SO₃+Ca(OH)₂——2NaOH+CaSO₃·1/2H₂O

再生后所得的NaOH液送回吸收系統使用。所得半水亞硫酸鈣可經氧化生成石膏(CASO₄·2H₂O)
